1. Configuración mecánica y estructura de conexión

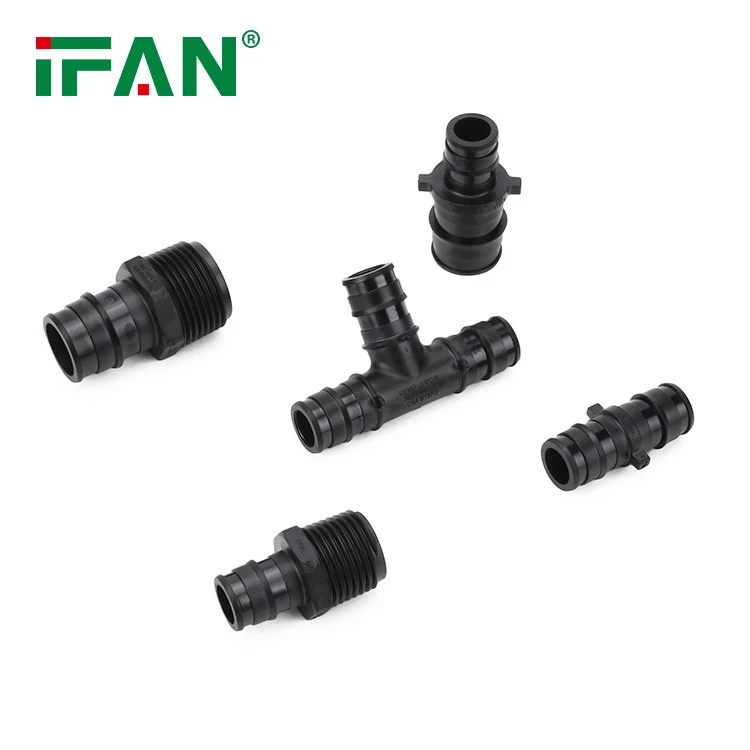

Los accesorios de portaobjetos PEX de conexión rápida de IFAN están diseñados con un cuerpo de múltiples componentes con un inserto primario, un anillo de sellado y una manga deslizante externa. La estructura está diseñada para el compromiso lineal, donde se expande la tubería PEX y la manga de ajuste se desliza para formar un bloqueo mecánico. El cuerpo de inserción incluye juntas tóricas dobles y crestas de retención para mejorar la integridad del sellado. Las dimensiones siguen la compatibilidad ISO 15875-5 y ASTM F877, asegurando un ajuste estandarizado en varios fabricantes de tuberías PEX. La alineación de los componentes se verifica durante el ensamblaje para cumplir con las tolerancias de profundidad e inserción de concentricidad.
2. Composición y certificación de material base
Los accesorios se fabrican principalmente de latón falsificado CW617N o PPSU (polifenilsulfona) para variantes no metálicas. Las materias primas de latón están certificadas por EN 12165 con un análisis elemental que confirma el cumplimiento de los requisitos de agua potable. Las piezas de PPSU se moldean usando resina virgen con resistencia térmica y química verificada a través de DSC (calorimetría de exploración diferencial) y FTIR (espectroscopía infrarroja de transformación de Fourier). Todos los lotes de materiales están registrados para la trazabilidad y la conformidad de calidad. Los componentes de latón se recocen después de la forra para reducir el estrés residual y la distorsión del mecanizado.
3. Trazo de acabado superficial y recubrimiento
Para los accesorios de latón, se aplica un acabado superficial mediante electroplatación o pulido mecánico. Las capas de recubrimiento de níquel o cromo varían de 8 a 15 µm, verificadas por medidores de espesor de recubrimiento de corriente deult. La rugosidad de la superficie se mantiene en AR menor o igual a 1.6 µm para garantizar un compromiso suave con las superficies de la tubería y la fricción mínima durante la instalación. Los accesorios PPSU están terminados con limpieza de librería y tratamiento antiestático. Las pruebas de pulverización de sal por ISO 9227 se realizan en accesorios chapados para validar la resistencia a la corrosión bajo exposición extendida.
4. Sistema de sellado de junta tórica y especificaciones de elastómero
Cada accesorio incluye juntas tóricas DOBLE EPDM colocadas en surcos premachinados en el cuerpo de inserción. Las juntas tóricas cumplen con los requisitos EN 681-1 para los sellos de elastómero y son resistentes al ciclo térmico, agua clorada y compresión mecánica. La dureza se prueba utilizando durmetros de costa A, dirigiendo valores entre 70-80. Las pruebas del conjunto de compresión y el alargamiento en el descanso se realizan según los estándares ASTM D395 y D412, respectivamente. La lubricación se aplica a las juntas tóricas antes del ensamblaje para facilitar la inserción de la tubería sin daños.
5. Diseño de manga deslizante y fuerza de retención
La manga deslizante externa se fabrica a partir de acero inoxidable o aleación de aluminio, dependiendo de la variante del producto. El diámetro interno está mecanizado con precisión para que coincida con el diámetro exterior de la tubería expandida, proporcionando una retención axial apretada una vez colocada. Los extremos de la manga están biselados para aliviar el movimiento deslizante durante la conexión. Las pruebas de fuerza axial confirman que la manga mantiene la tubería de forma segura bajo las condiciones de presión y expansión térmica. Las pruebas mecánicas se realizan para medir la fuerza de inserción, la resistencia a la extracción y la capacidad de carga sostenida en los ciclos de temperatura.
6. Tolerancias dimensionales e intercambiabilidad
Todas las dimensiones críticas-insertar OD, profundidad del surco de la junta tórica, ID de manga y longitud de ajuste se mecanizan o se moldean dentro de ± 0. 05 mm de tolerancias. Las calibradores digitales y las máquinas de medición de coordenadas (CMM) se utilizan para la validación. Los accesorios están diseñados para ser compatibles con tuberías PEX que se ajustan a ISO 15875 y ASTM F876, lo que permite la intercambiabilidad de todo el sistema. Los accesorios se prueban utilizando herramientas de calibre y piezas de apareamiento de fabricantes de terceros para garantizar la compatibilidad de la marca cruzada y la consistencia del rendimiento.
7. Presión hidrostática y prueba de fuga
Cada ajuste de portaobjetos PEX de conexión rápida de IFAN se somete a pruebas de presión hidrostática a 1.5 × la presión de trabajo nominal. Los valores de prueba típicos alcanzan 20 bar durante 10 minutos en condiciones de agua limpia. La inspección de fugas se realiza a través de la inmersión visual y las pruebas de presión de aire con detección de burbujas. Las pruebas a nivel de lotes incluyen verificación de ráfaga de alta presión, donde los accesorios deben exceder los umbrales de presión de falla por encima de 50 bar. La documentación se registra y se vincula a ID de lotes de producción.
8. Evaluación de resistencia al ciclo térmico y envejecimiento
Para garantizar el rendimiento en condiciones ambientales variadas, los accesorios están expuestos a las pruebas de ciclo térmico entre -20 grado y 95 grados. Cada ciclo incluye un flujo de agua presurizado a través del ajuste en un intervalo de tiempo definido. Los componentes PPSU y de latón se inspeccionan para el cambio dimensional, la decoloración y el sellado de la integridad posterior al ciclo. Las pruebas de envejecimiento adicionales incluyen exposición a los rayos UV para piezas de polímero y resistencia a spray de sal para componentes chapados. Los resultados se evalúan de acuerdo con ISO 19893 y ASTM F876 Anexo A estándares de prueba.
9. Control de calidad de la línea de ensamblaje e inspección en línea
La producción de ajuste incluye múltiples puntos de control de calidad en línea en línea. Estos incluyen inspección visual para defectos de superficie, validación dimensional y confirmación de presencia de junta tórica utilizando sistemas de visión artificial. El ensamblaje posterior, el 100% de los accesorios se verifican funcionalmente para obtener el bloqueo interno y la concentricidad. Los sensores de torque se utilizan para verificar la opresión de los componentes prefitados, como las mangas o los adaptadores integrados. Los operadores siguen los procedimientos operativos estándar (SOP), y los datos de inspección se registran en el sistema ERP para la trazabilidad.
10. Embalaje, etiquetado y trazabilidad del producto
Los accesorios terminados se limpian, se secan y se empacan en compartimentos individuales o bolsas selladas para evitar la contaminación o la deformación durante el tránsito. Cada paquete incluye etiquetas que indican el número de pieza, el tipo de material, la clase de presión y el código de lote de producción. Códigos QR Enlace a certificados digitales y manuales de productos. Las instrucciones de almacenamiento, los rangos de temperatura y la guía de instalación se imprimen claramente para la transparencia de la cadena de suministro. El proceso de embalaje de IFAN sigue los procedimientos ISO 9001: 2015, asegurando la trazabilidad desde la materia prima hasta el envío final.
Conclusión: precisión de fabricación y confiabilidad técnica
Los accesorios de diapositivas PEX de conexión rápida de IFAN se desarrollan a través de un riguroso marco de producción e inspección. Desde el análisis de materia prima hasta el mecanizado, la integración de la junta tórica, el enchapado y las pruebas de presión, cada componente se controla para la precisión dimensional y la integridad de la conexión. Los accesorios están construidos para funcionar bajo variaciones de estrés hidráulico y temperatura mientras se mantienen sellos herméticos. Con la trazabilidad estructurada y la compatibilidad en los estándares globales de tuberías PEX, IFAN ofrece un producto de alta especificación para sistemas de tuberías técnicamente exigentes.
