Análisis de diferencias estándar de subprocesos npt y BSP en los accesorios de tubería rosca de latón

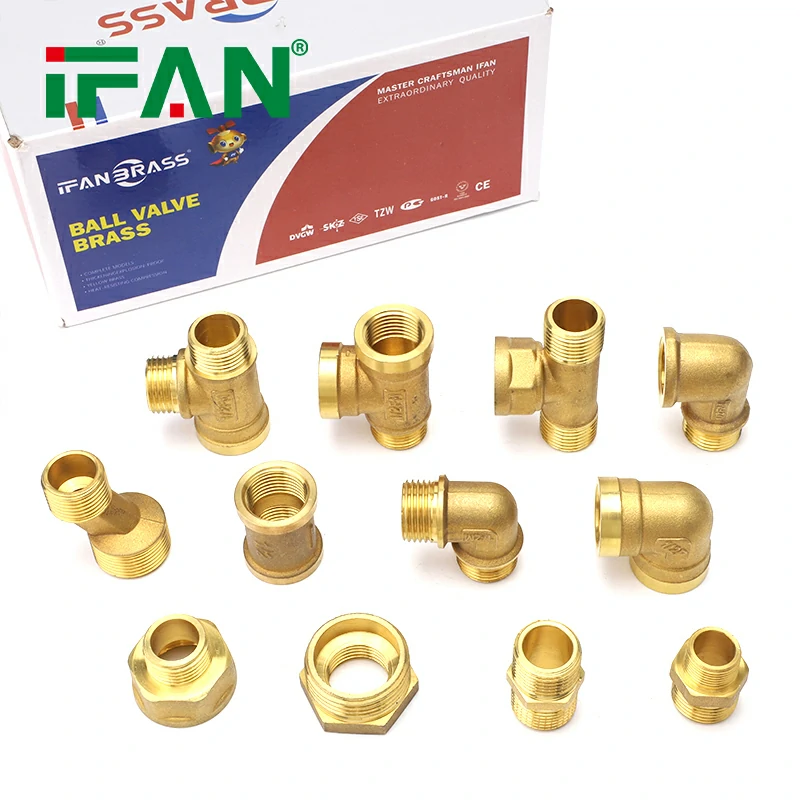

Introducción a los accesorios de tubería roscada de latón

Los accesorios de tubería roscados de latón se utilizan ampliamente en sistemas de plomería, HVAC y fluidos industriales.
Debido a su resistencia y resistencia a la corrosión, el latón es ideal para aplicaciones de agua y gas.
Sin embargo, los mercados globales utilizan diferentes estándares de enhebradoNPT (rosca de tubería nacional)yBSP (tubería estándar británica).
Comprender las diferencias entre estos dos sistemas es esencial para la compatibilidad y la seguridad.
La coincidencia incorrecta de los hilos puede conducir a fugas, falla mecánica o incluso riesgos del sistema.



Descripción general de NPT Thread Standard

NPT significaRosca de tubería nacional, un estándar con sede en EE. UU. Establecido por ANSI/ASME.
Los hilos npt soncónico, lo que significa que el diámetro de la rosca disminuye a lo largo de su longitud.
Este cono proporciona un sello mecánico cuando las roscas se apretan.
Un ángulo de hilo de60 gradosse usa en hilos npt.
Comúnmente aplicado enAmérica del norte, NPT se prefiere en sistemas de gas, hidráulico y agua.
El tamaño de la rosca se define por el tamaño nominal de la tubería (p. Ej., 1/2 ", 3/4").



Descripción general del estándar de hilo BSP

BSP se refiere aTubería estándar británica, gobernado por los estándares ISO 228 e ISO 7.
BSP viene en dos formas:BSPP (paralelo)yBSPT (cónico).
BSPT proporciona un sello ajustado a presión como NPT, mientras que BSPP requiere una junta tórica o una lavadora.
Los hilos BSP usan un55 gradosÁngulo de hilo Diferente a partir de los 60 grados del NPT.
BSP es común enEuropa, Asia, Australia y África.
Este estándar a menudo se ve en las tuberías industriales y los sistemas de aire comprimido.

Diferencias dimensionales clave

A pesar de tamaños nominales similares,Los hilos NPT y BSP no son intercambiables.
Aquí están los principales contrastes dimensionales:

Ángulo de hilo: Npt=60 grado, bsp=55 grado

Afilar: NPT siempre está cónico; BSP puede ser cónico (BSPT) o paralelo (BSPP)

Pitch y TPI: Los hilos por pulgada difieren entre los dos sistemas

Método de sello: NPT SELLS a través de la colada de rosca; BSPP generalmente requiere juntas o juntas tóricas

Incluso un ligero desajuste en el tono o el ángulo puede provocar una fuga o falla mecánica.



Riesgos de compatibilidad y errores comunes

El uso de hilos NPT y BSP juntos puede generar serios problemas:

Mal compromiso del hilo debido a ángulos no coincidentes

Incapacidad para apretar completamente el ajuste

Potencial de agrietamiento o eliminación de hilos

Fugas de fluido o gas debido a la falta de sello adecuado
Desafortunadamente, algunos accesorios pueden "sentirse" como si se ajustaran, causando una confianza engañosa de la instalación.
Siempre verifique el tipo de rosca con marcas o medidores de rosca antes del ensamblaje.



Métodos de identificación para el tipo de hilo

Para identificar si un ajuste de latón usa NPT o BSP, hay varios métodos disponibles:

Inspección visual: Los hilos npt se ven más nítidos; Los hilos BSP son más redondeados

Medidor de hilo: Mide el tono y confirma hilos por pulgada o mm

Calibrar: Cheques diámetros mayores y menores

Marcas del fabricante: Muchos accesorios están estampados con etiquetas BSP o NPT

Plantillas de hilo: Útil en talleres para comparar muestras conocidas
El uso de estas herramientas garantiza la identificación correcta y evita el daño de hilo cruzado.

Aplicaciones regionales y consideraciones de suministro

Comprender qué tipo de hilo se usa en su región es fundamental para obtener componentes.

América del norte: Predominantemente NPT (EE. UU., Canadá, México)

Europa: Principalmente BSP (Alemania, Reino Unido, Francia, etc.)

Asia-Pacífico: Ambos tipos existen, pero BSP es más común en Australia y el sudeste asiático
Las empresas globales deben almacenar tanto tipos de hilos o proporcionar adaptadores.
Los fabricantes pueden ofrecer productos de doble estándar para la compatibilidad internacional.



Soluciones para sistemas de hilo mixto

En los casos en que se deben conectar los sistemas BSP y NPT, use adaptadores adecuados o accesorios de transición.
Los adaptadores están disponibles que conectan de manera segura el NPT masculino a BSP y viceversa femeninos.
Siempre verifique las clasificaciones de presión y la compatibilidad del sello para estos adaptadores.
Use cinta de teflón o selladores de rosca anaerobia diseñados para sistemas de hilo mixto.
Sin embargo, tales conexiones se evitan mejor en aplicaciones críticas o de alta presión.
Cuando sea posible, rediseñe el sistema para estandarizar todos los accesorios bajo un tipo de subproceso.



Conclusión

Entendiendo elDiferencias entre los estándares NPT y BSPes esencial cuando se trabaja con accesorios de tubería roscados.
Aunque sirven funciones similares, suMecanismos de ángulo de rosca, cono, tono y selladodifieren significativamente.
La selección cuidadosa, la identificación adecuada y el uso de adaptadores correctos son críticos para evitar fallas de instalación.
Con una mayor globalización, los fabricantes e ingenieros deben tener en cuenta estos estándares para una integración de sistema segura y eficiente.
